MT98003是一款专为锂电池BMS设计的模拟前端芯片

产品介绍

MT98003是一款专为锂电池BMS设计的模拟前端芯片,全功率工作状态电流小于250uA,待机状态工作电流小于150uA,休眠状态工作电流小于15uA,支持3~5节串联电池监测以及2通道温度监测。内部集成一个14位VADC,用于测量电池电压和温度,以及一个分辨率可配置(16/13位)的CADC用来监测电流。MT98003集成了多种安全保护机制,可对以下安全事件执行高精度和可靠性保护:过压、欠压、充/放电过流、放电短路、过温保护。MT98003集成了电子锁功能,对于电动自行车或者无线吸尘器等电器,通常在系统需要机械开关来切断放电路径,本芯片提供了独立的引脚来实现该功能。MT98003能够配合MCU等主控单元在主机模式 (Host Mode) 下工作,也能工作在独立模式 (Standalone Mode) 下,独立完成锂电池的监控与保护。MT98003集成了内部均衡技术,最大内部均衡电流为25mA,如果需要更高的均衡电流,可以使用外部均衡电路。MT98003提供I2C通讯接口,使外部主机能够访问内部寄存器,以控制芯片功能和读取电池电压电流等信息。

关键参数

串数:3~5串
温度通道数:2
工作电压:7~30V
功耗:全功率:250uA;待机:150uA;休眠:15u
工作温度:-40~85℃
硬件保护:过压、欠压、充/放电过流、放电短路、过温
电压和温度采集分辨率:0.4mV
电流采集分辨率:9.16uV
均衡电流:25mA
封装形式:QFN28
应用领域:无线吸尘器等电动工具、电动自行车、无人机、笔记本电脑等电子产品

产品详情

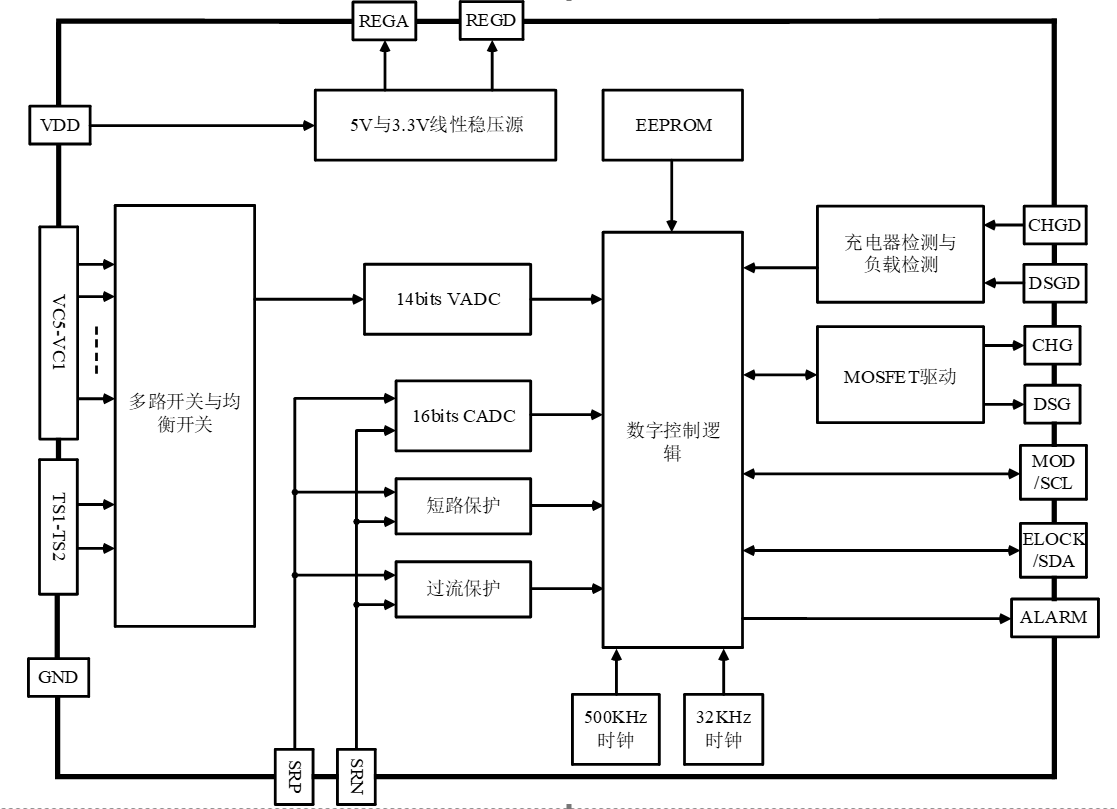

系统框图

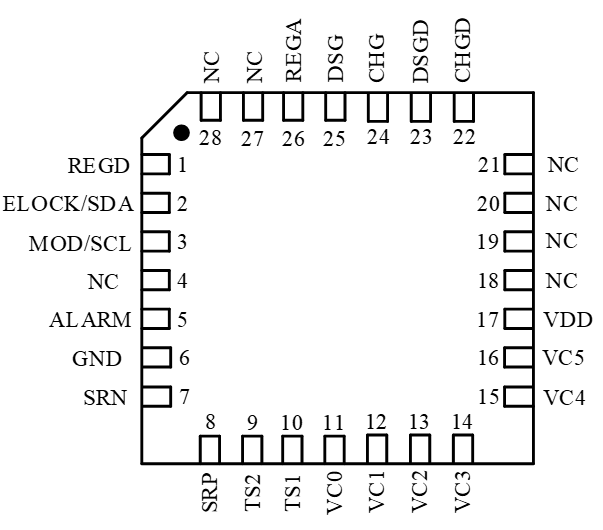

管脚图

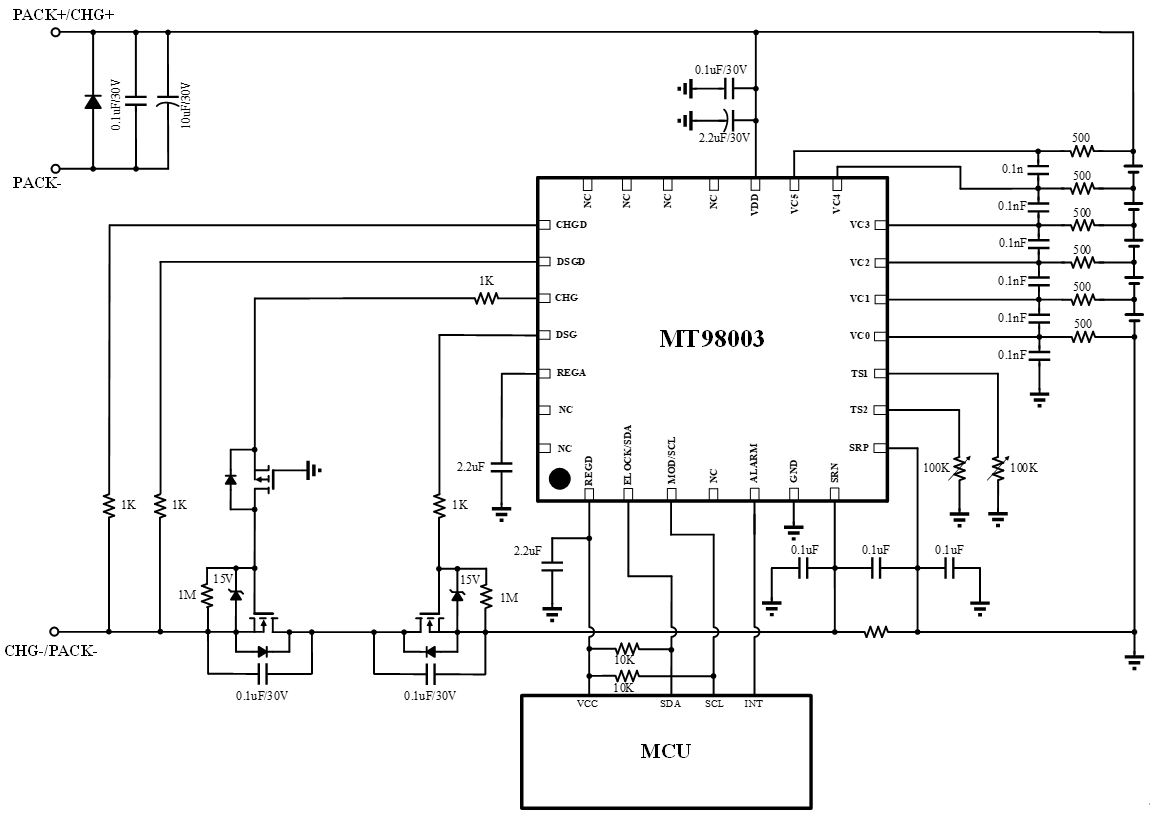

应用电路

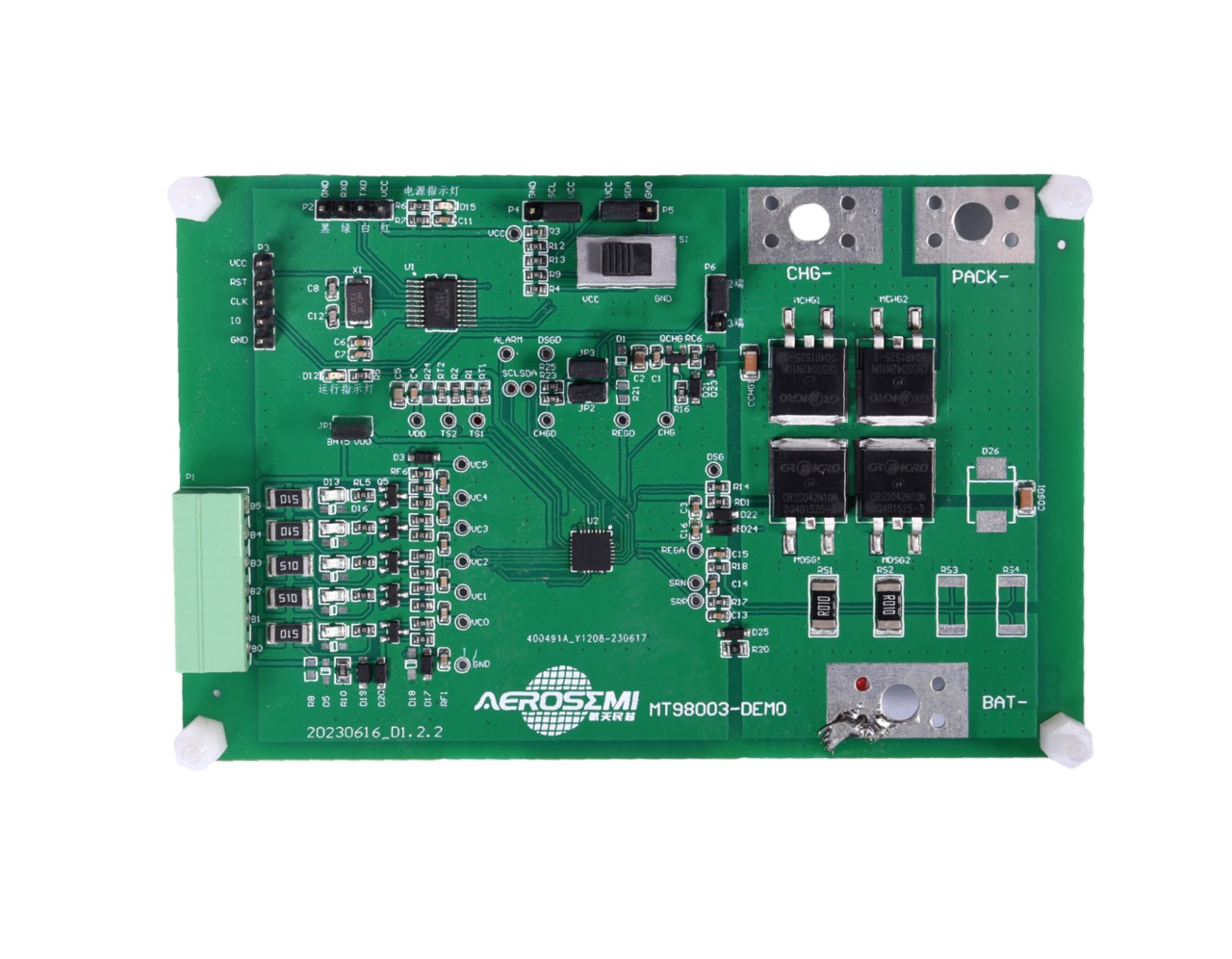

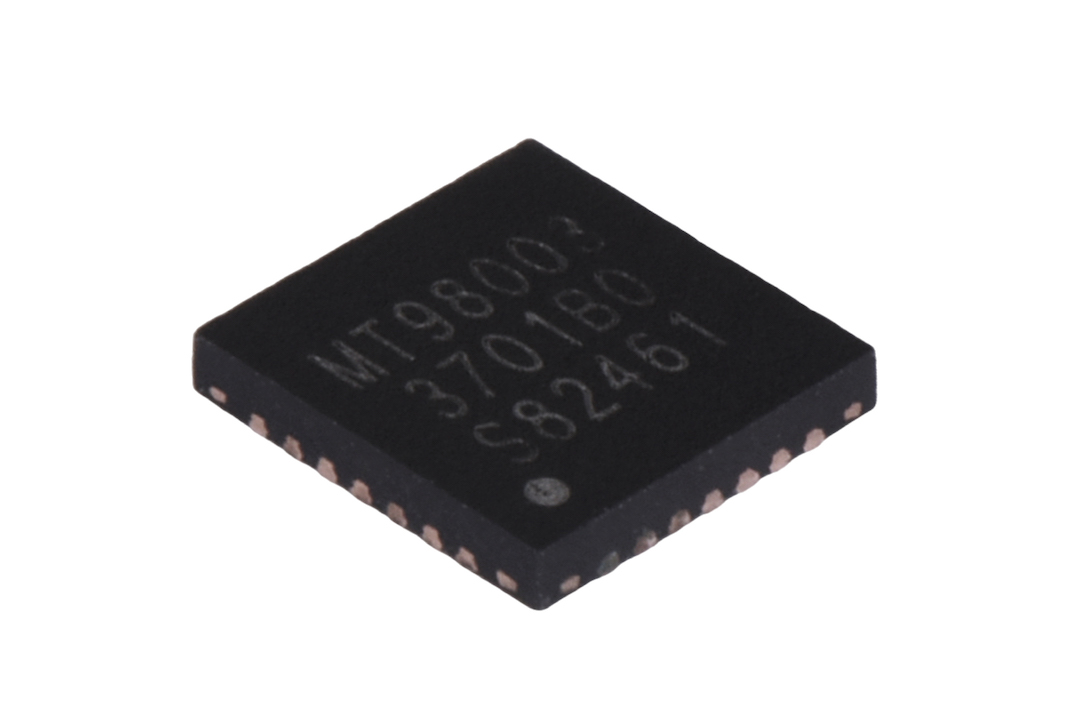

实物图
