MT7606是一款8通道、16bit、双极性输入、同步采样模拟数字转换器(ADC)芯片

产品介绍

MT7606是一款8通道、16bit、双极性输入、同步采样模拟数字转换器(ADC)芯片。其最高工作频率为200KSPS,功耗为120mW。
MT7606内部集成8路高输入阻抗模拟前端和高精度片内基准电压源,并支持并行、串行和字节通信模式。芯片采用单电源5V供电,大幅简化了PCB系统设计。
各器件均内置模拟输入箝位保护、二阶抗混叠滤波器、跟踪保持放大器、16位电荷再次分配逐次逼近型模数转换器(ADC)、灵活的数字滤波器、2.5V基准电压源、基准电压缓冲以及高速串行和并行接口。
MT7606采用5V单电源供电,可以处理±10V和±5V真双极性输入信号同时所有通道均能以高达200kSPS的吞吐速率采样。输入箝位保护电路可以耐受最高达±16.5V的电压。无论以何种采样频率工作,MT7606的模拟输入阻抗均为1MΩ。它采用单电源40工作方式,具有片内滤波和高输入阻抗,因此无需驱动运算放大器和外部双极性电源。MT7606抗混叠滤波器的3dB截止频率为22kHz;当采样速率为200kSPS时,它具有40dB抗混叠抑制特性。灵活的数字滤波器采用引脚驱动,可以改善信噪比(SNR),并降低3dB带宽。

关键参数

产品详情


电学参数:




时序参数:


框架图:




端口图:

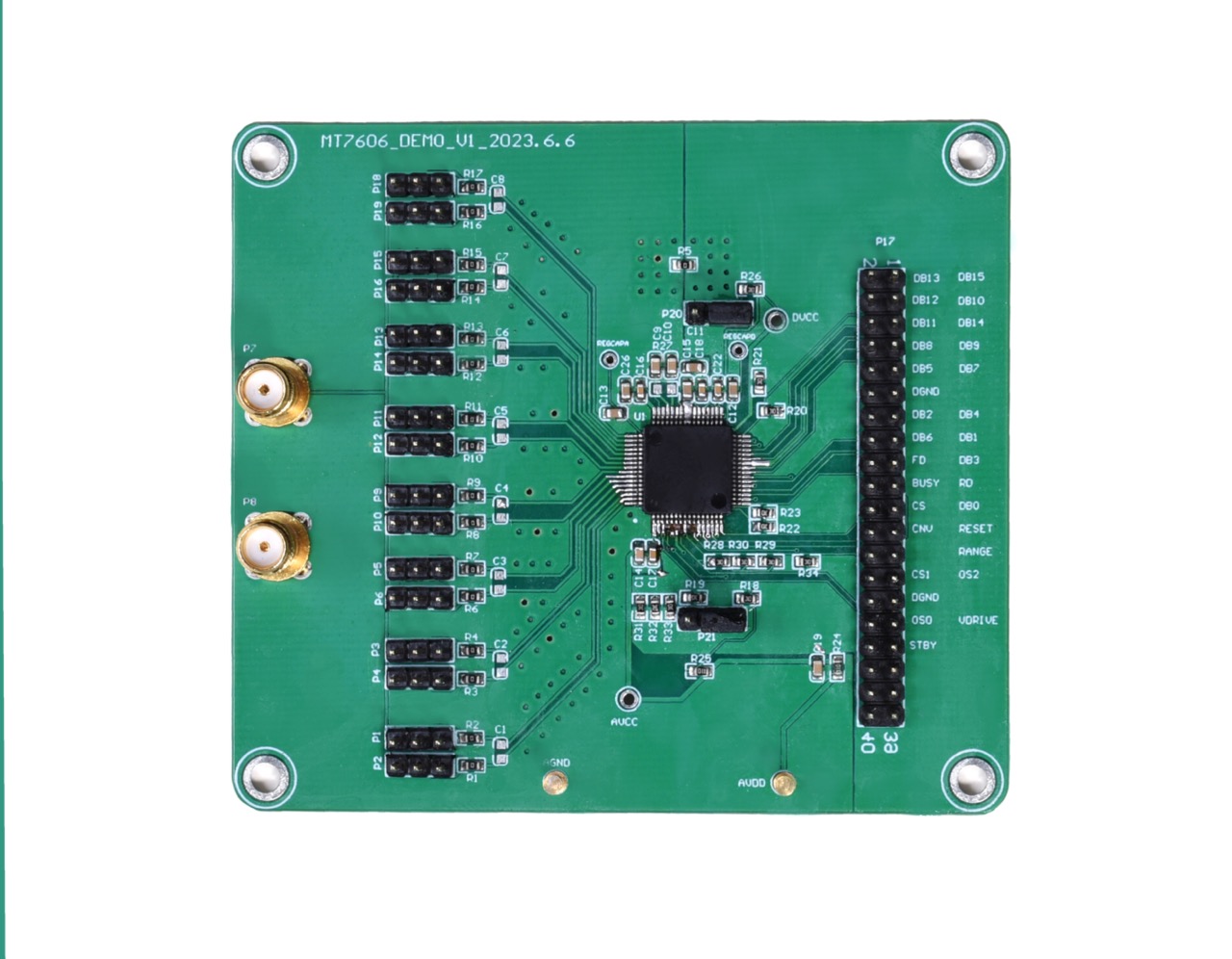

demo板:




应用框图:
